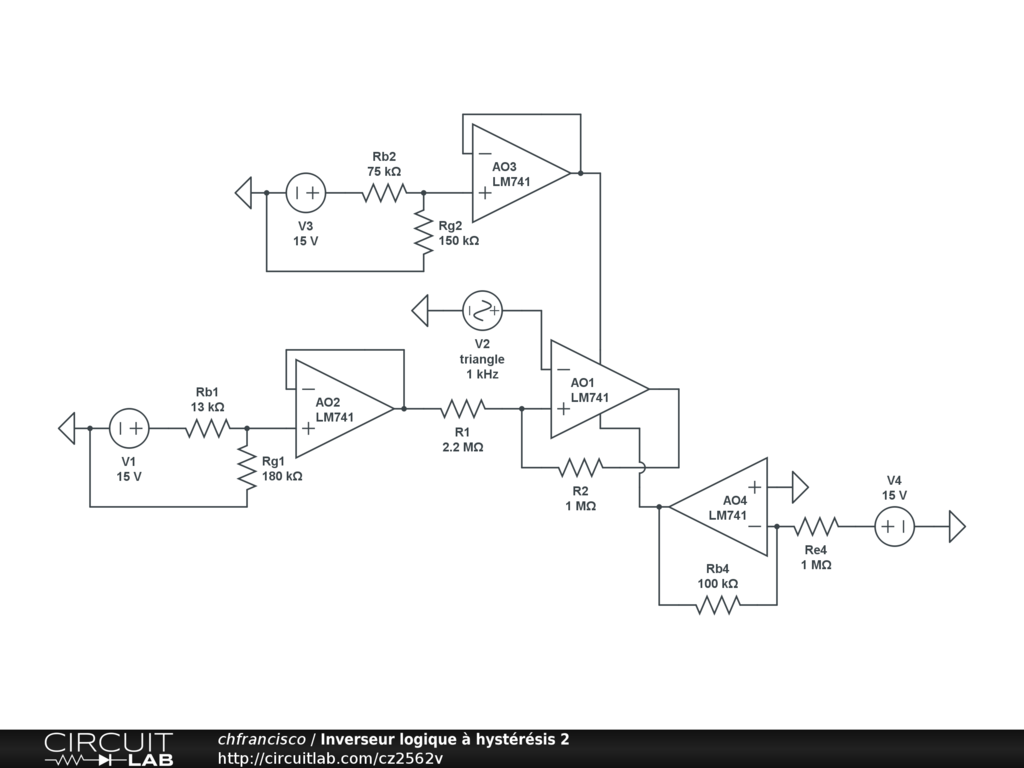

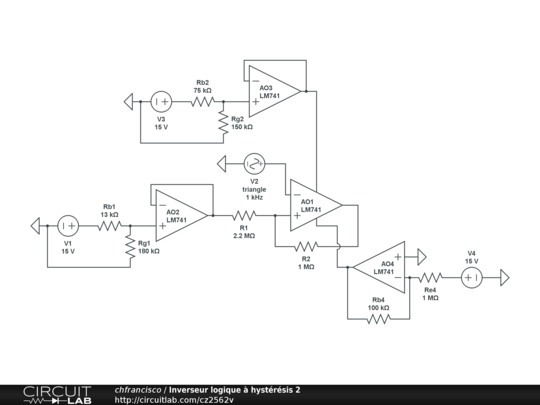

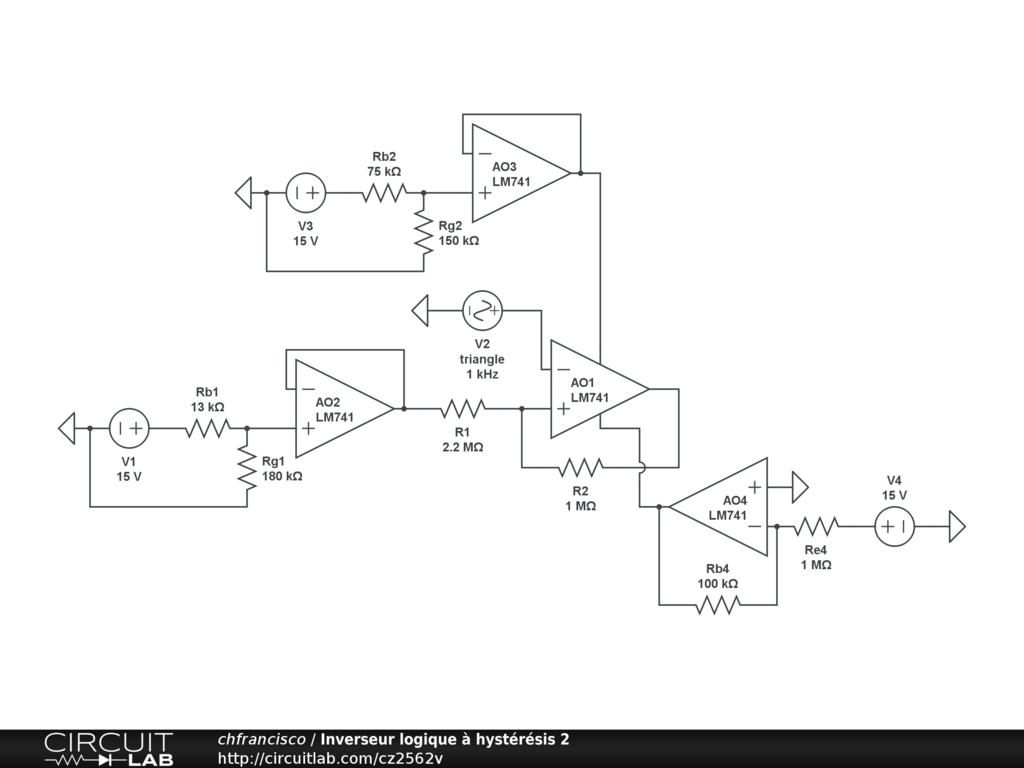

Ce circuit inverse une onde carrée selon l'atteinte de seuils hauts et de seuils bas d'un signal d'entrée triangulaire.
6_Schmitt Trigger
Tester chaque ampli (2 suiveurs, 1 inverseur, 1 central) séparément !
L’ampli central n’est pas alimenté correctement lors de l’expérimentation en laboratoire : +13 V en Vcc+ et 0,5 V en Vcc-, ce qui est loin de de 5 et 0 V. Donc les diviseurs de tension ne fonctionnent pas.
