2ªsemana P-1 PUBLIC

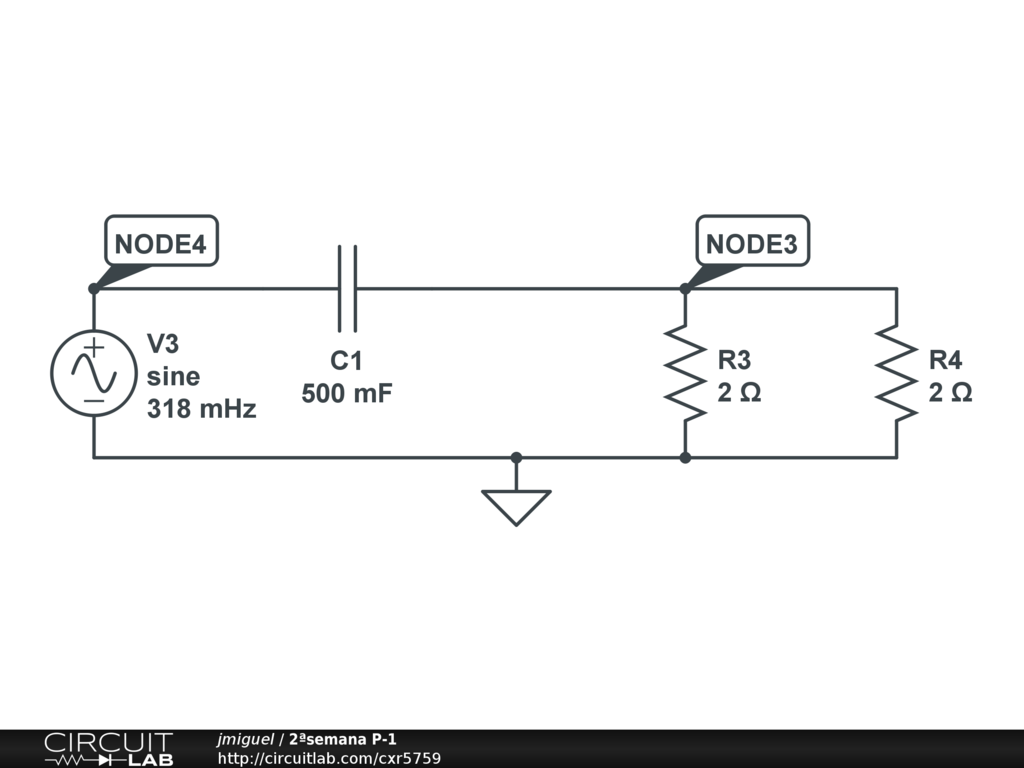

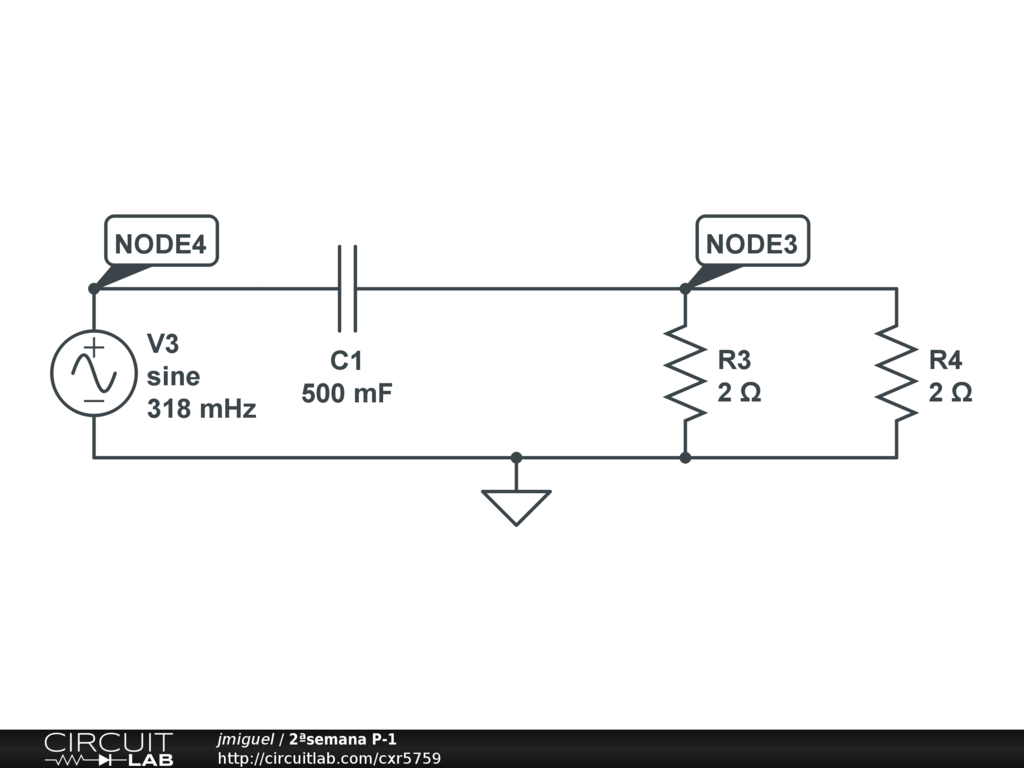

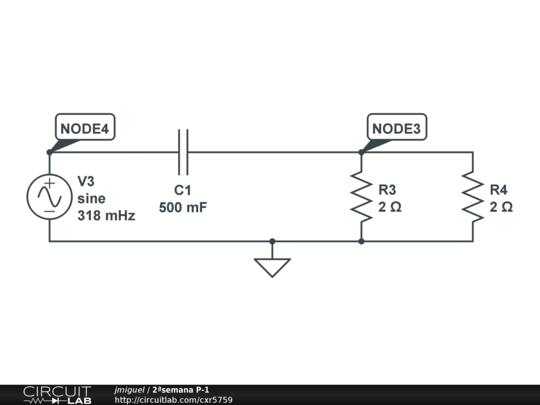

Circuito operando con excitación sinusoidal.

El circuito permite apreciar las posibilidades de Circuit Lab en la simulación de circuitos con excitación sinusoidal.Es relevante hacer notar que la frecuencia del generador se ha de introducir en Hz y no en Rad/sg. Las gráficas de la tensión en los nodos 3 y 4 permiten validar las expresiones obtenidas préviamente mediante análisis del circuito. Dado que la excitación tiene un periodo de v3.14 sg,se ha elegido un intervalo de representación gráfica de 20 sg y un paso de ejecución que debe ser <<< .En este caso 1e-3
