Adaptación mediante transformador a 72 Ohm

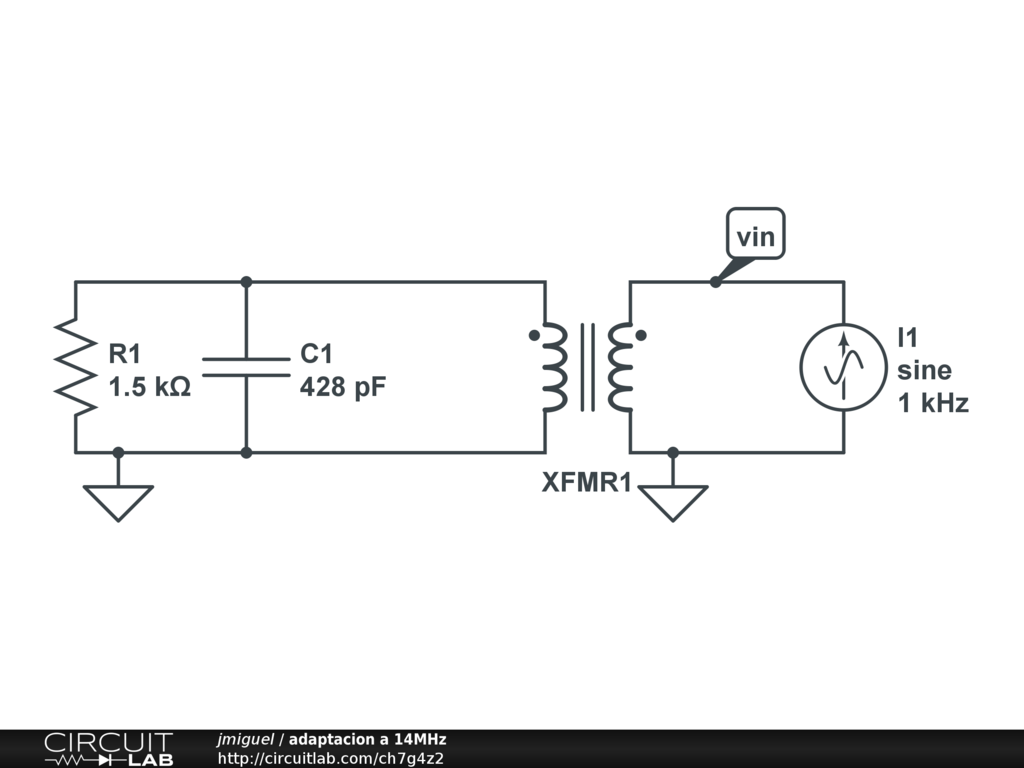

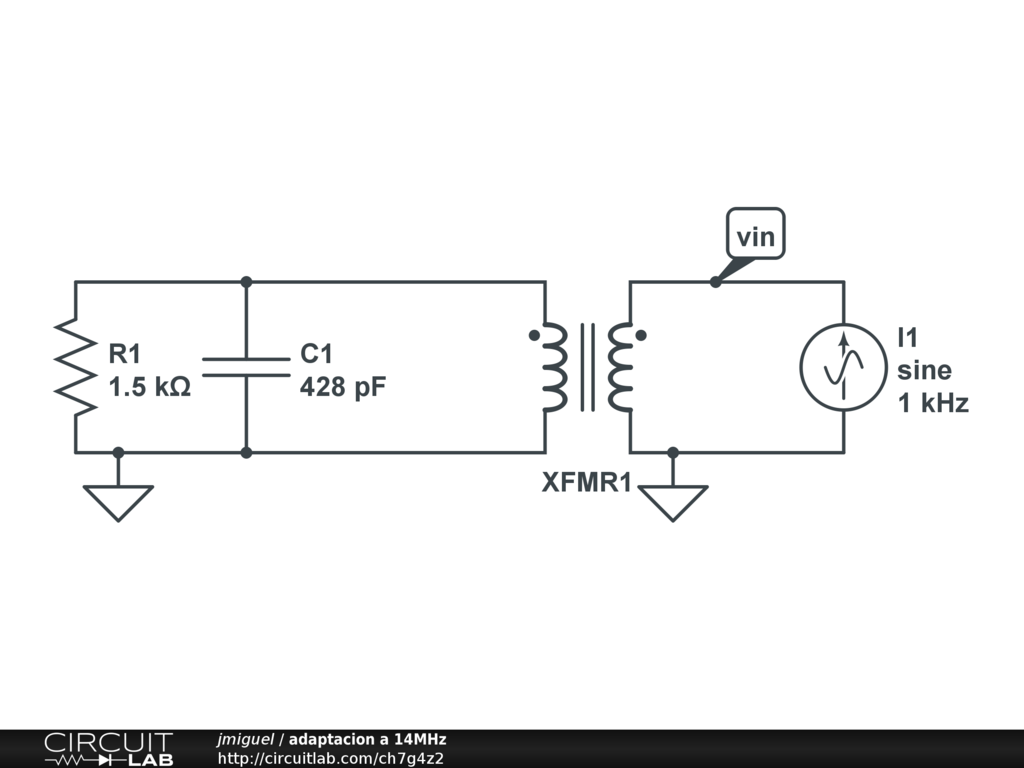

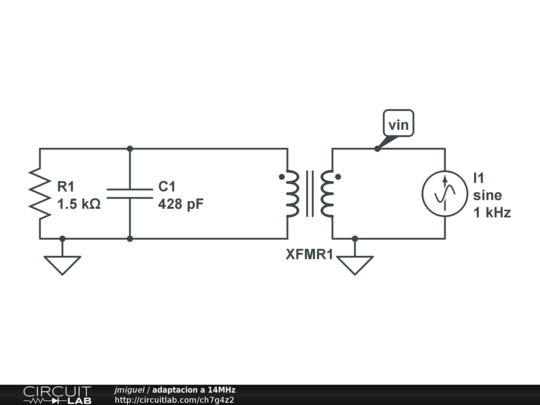

El circuito adapta la impedancia de entrada de un receptor de 1500Ohm a los 72 Ohm de una linea de transmisión. a la frecuencia de 14MHz El transformador tiene el primario a la izquierda y el secundario a la derecha.La relación de transformación es de 3.65 y la inductancia del primario es de 0.303 microH con una resistencia serie de 0.26 (Factor de calidad de 100 a 14MHz). Para medir La Rin se excita con una fuente senoidal de corriente de amplitud 1.Así la tensión del nodo Vin corresponde a la Rin
