GRAFICASDESFASE PUBLIC

Not provided.

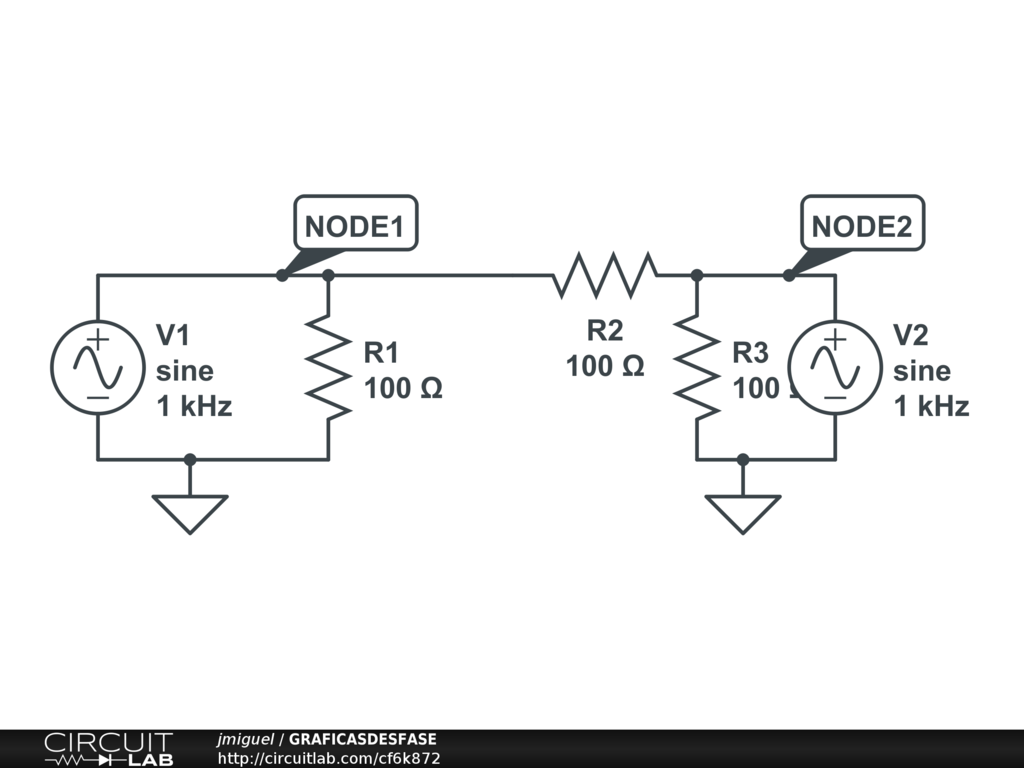

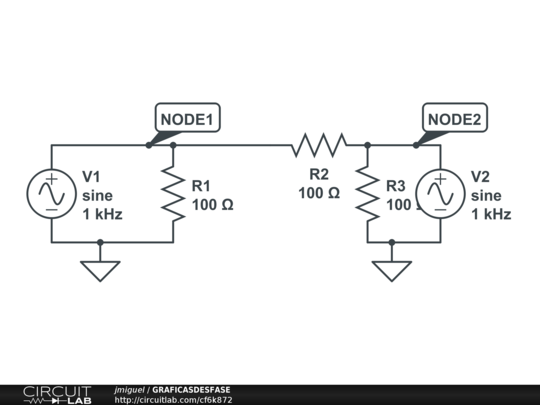

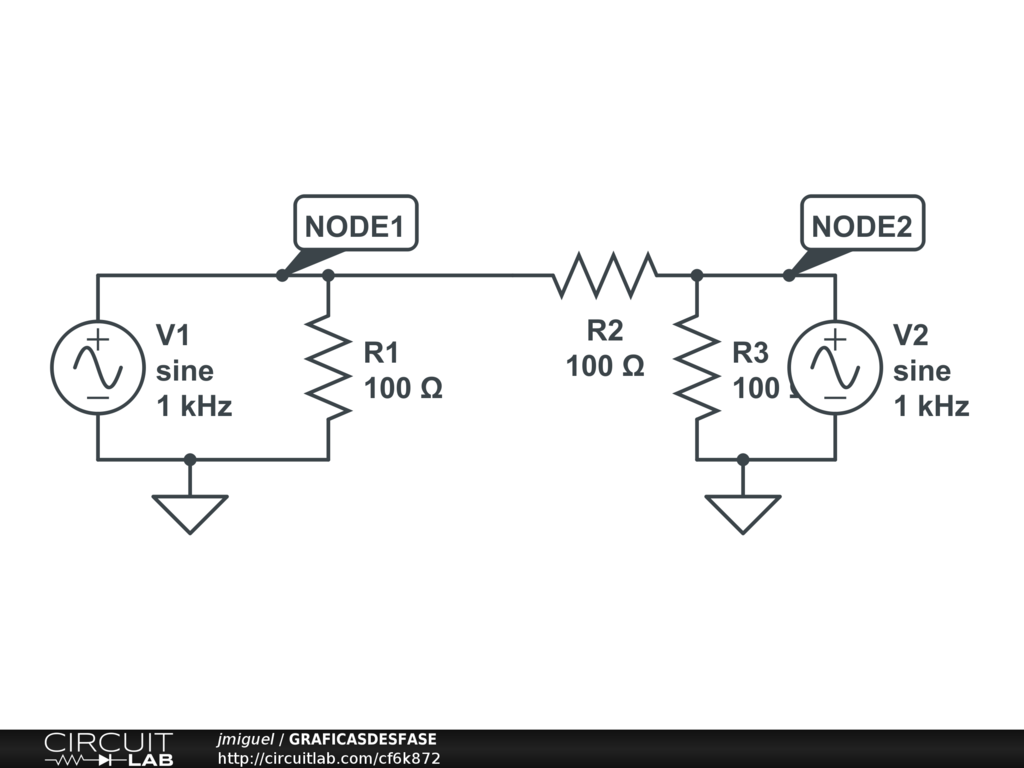

Los generadores senoidales que ofrece CircuitLab están referenciados con la función seno.Por tanto ,para convertir esa forma de onda en un coseno habría que añadir un desfase adicional de 90 grados. En realidad,el desfase que hay que añadir es de -90 grados (Peculiaridades de Circuit Lab) Así por ejemplo,en Node1 necesitamos una tensión coseno (Por eso añadimos al seno 90 y cambiamos el signo)y en Node2 un coseno desfasado -60 grados.Para ello,primero se transforma el seno en un coseno (+90 grados) y a continuación se desfasa -pi/3 .Esto da un desfase de 30 grados.Finalmente,hay que cambiar el signo (-30 grados
