Circuito recortador señal triangular PUBLIC

El circuito de la figura la respuesta de un circuito recortador de una señal triangular al cual se le aplica en su entrada una señal triangular de 1 kHz y +/-3V.

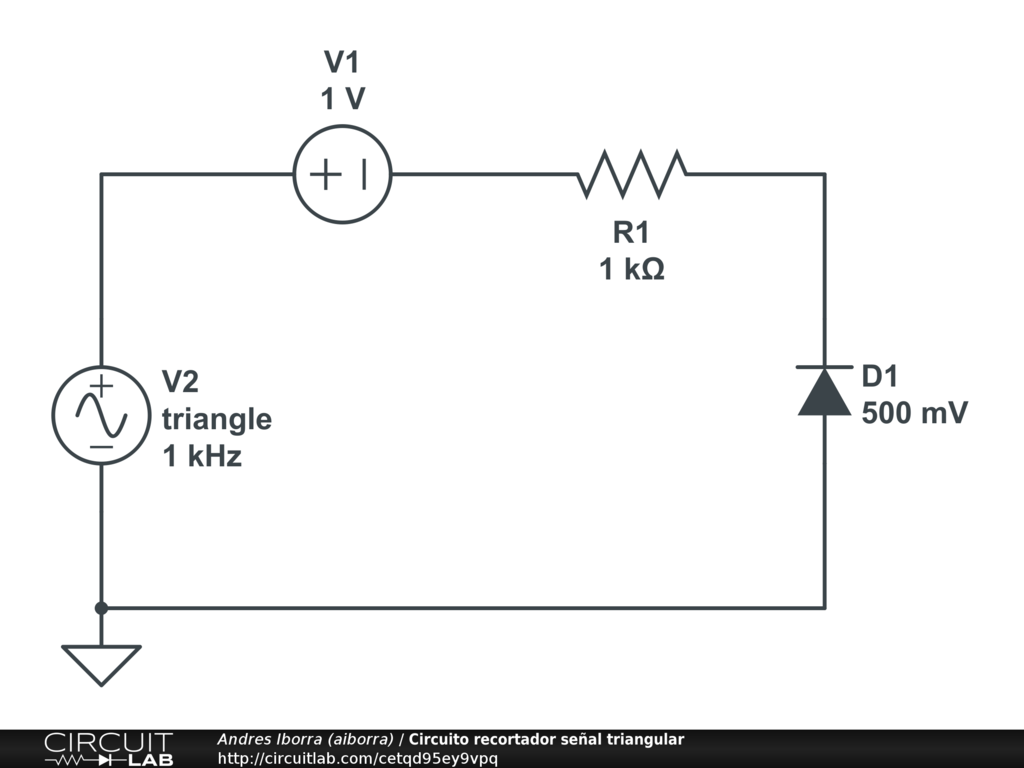

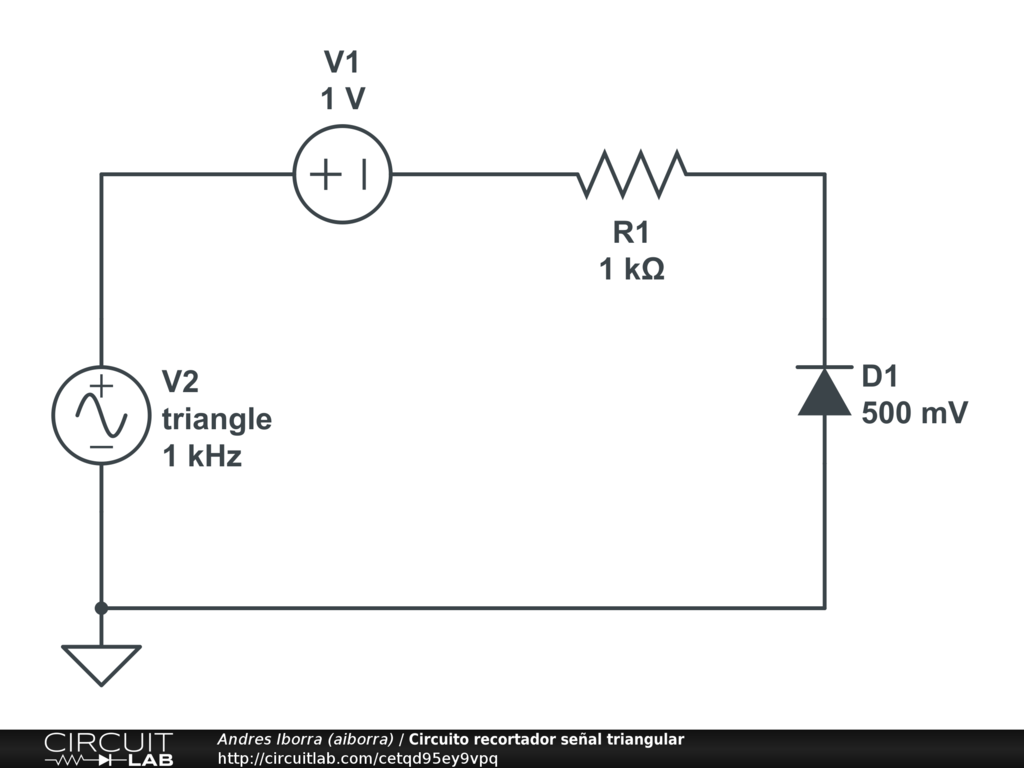

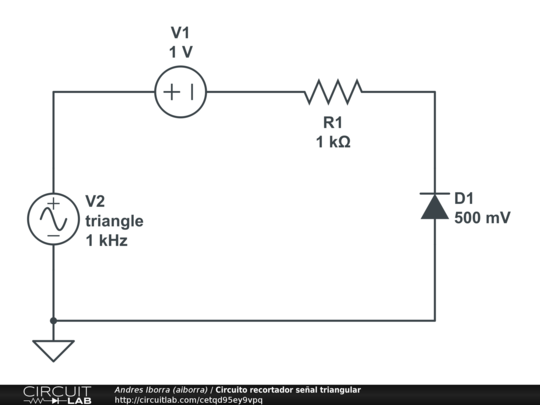

El circuito de la figura muestra un circuito recortador de una señal triangular de 1 KHz y +/- 3V. Para ello, el generador de señal triangular (V2) se conecta en serie con una fuente de tensión continua (V1), una resistencia (R1) y un diodo (D1). La señal de salida se obtiene en bornes del diodo D1.

Funcionamiento .- La fuente de tensión continua introduce a la señal triangular un nivel de offset de -1 V, desplazándola 1 V hacia abajo. Por tanto, la tensión de pico máxima de la señal triangular pasa a valer +2V, y la tensión de pico mínima -4V. Como se puede ver como resultado de la simulación, la señal triangular se recorta cuando la tensión de entrada es inferior a -0,5 V por estar el diodo conduciendo, mientras que se mantiene idéntica a la señal de entrada cuando la tensión es mayor de -0,5V por estar el diodo en estado de OFF, y por tanto ser igual la tensión que se obtiene a la salida del circuito que la que se tiene a la entrada del mismo.

NOTA. Se ha considerado un diodo ideal con una tensión de codo de 0,5V y una resistencia directa de 0 ohmios.
