RC passabasso PUBLIC

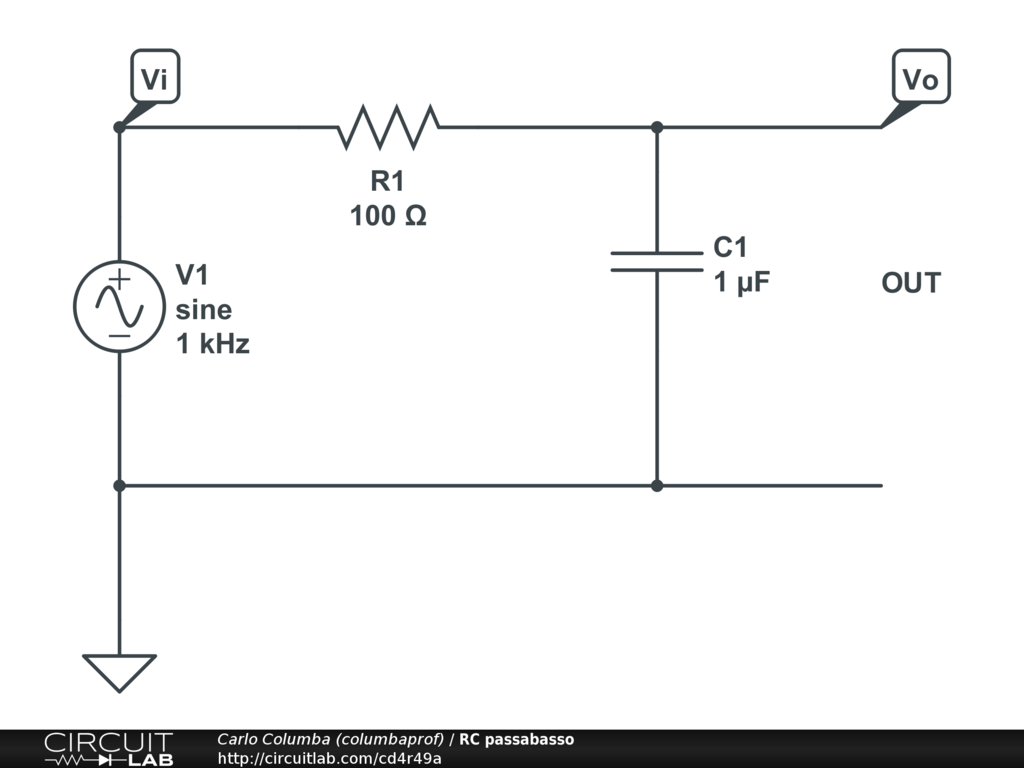

Un elementare circuito RC. Da usare per lo studio iniziale delle reti in alternata e per la risposta in frequenza di un passabasso passivo del primo ordine.

Vengono messe a confronto le tensioni del generatore sinusoidale con quella di uscita prelevata sul condensatore. Le due simulazioni interessanti sono quelle nel dominio del tempo e nel dominio della frequenza. Nella prima si valuta il valore della tensione di uscita e dello sfasamento. E' possibile ripetere più volte la simulazione per diversi valori di R e di C.

Nella seconda, ovvero la simulazione nel dominio della frequenza, verranno visualizzati i diagrammi di Bode della ampiezza e della fase.
