Simulation transfo HF accordé PUBLIC

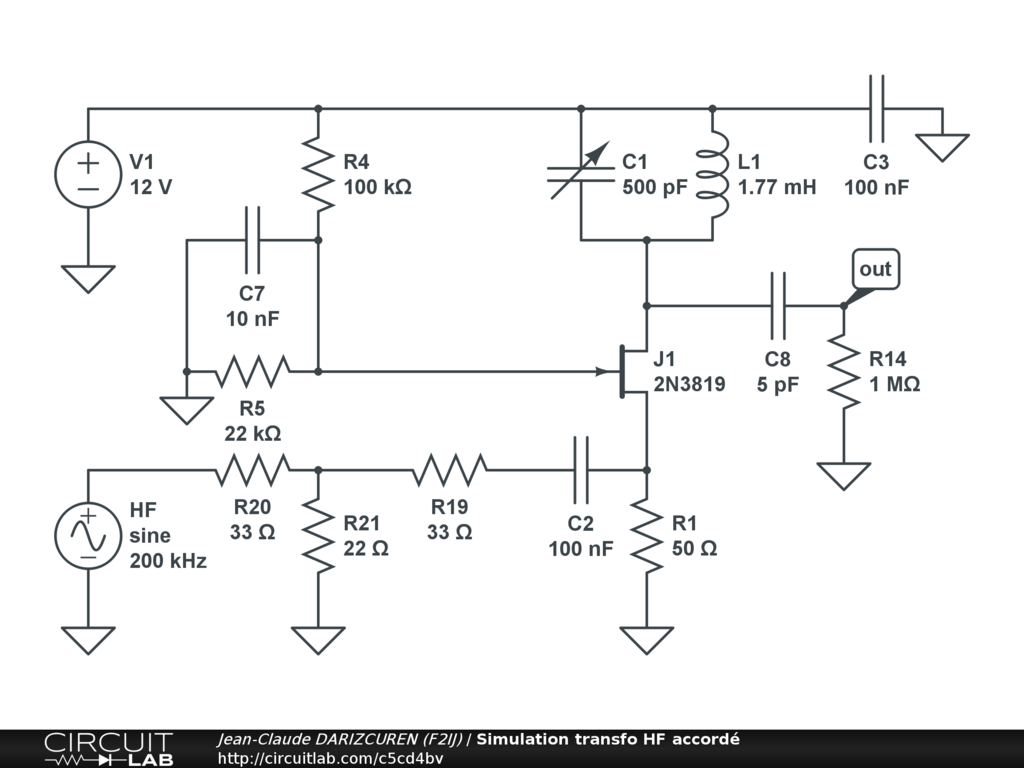

Simulation d'un circuit d'entrée antenne, pour récepteur "Grandes Ondes".

J'ai besoin d'un transfo, primaire basse impédance (environ 50 ohms). Le secondaire est accordé par un condensateur variable (varicap). Le rapport de transformation est d'environ égal à 1/20. L'étage suivant est à haute impédance. Le test gene est l'entrée basse impédance. Le test E sert à régler l'atténuateur si utile. Le test out est à relier à l'étage suivant. Si quelqu'un peut me dire si ça tient la route ou s'il y a une autre solution plus efficace. En parallèle, j'ai fait le montage sur table pour comparer les résultats. Les corrections seront faites en fonction des mesures obtenues.
