DAC PUBLIC

Not provided.

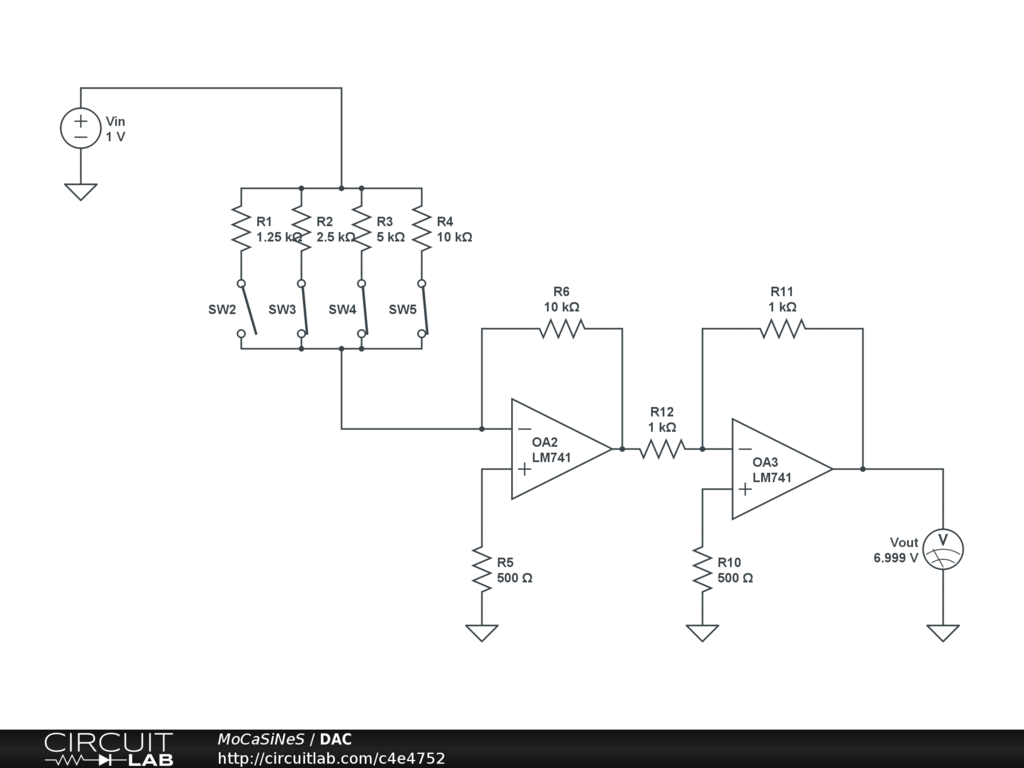

Conversor Digital Analógico usando 2 AmpOp y Resistencias. La primera etapa invierte la señal de entrada y mediante la relación entre R6 y las resistencias seleccionadas muestra el valor de la tensión en decimal. La segunda eapa vuelve a invertir la señal para tener la tensión positiva, por esto la relación entre las resistencias R11 y R12 da 1 para que el amplificador no gane nada. Las resistencias de la entrada al primer amplificador simulan los pesos de un numero binario de 4 bits. en la imagen se ve el 0111 = 7 decimal.
