MOSFET acionando carga indutiva PUBLIC

Not provided.

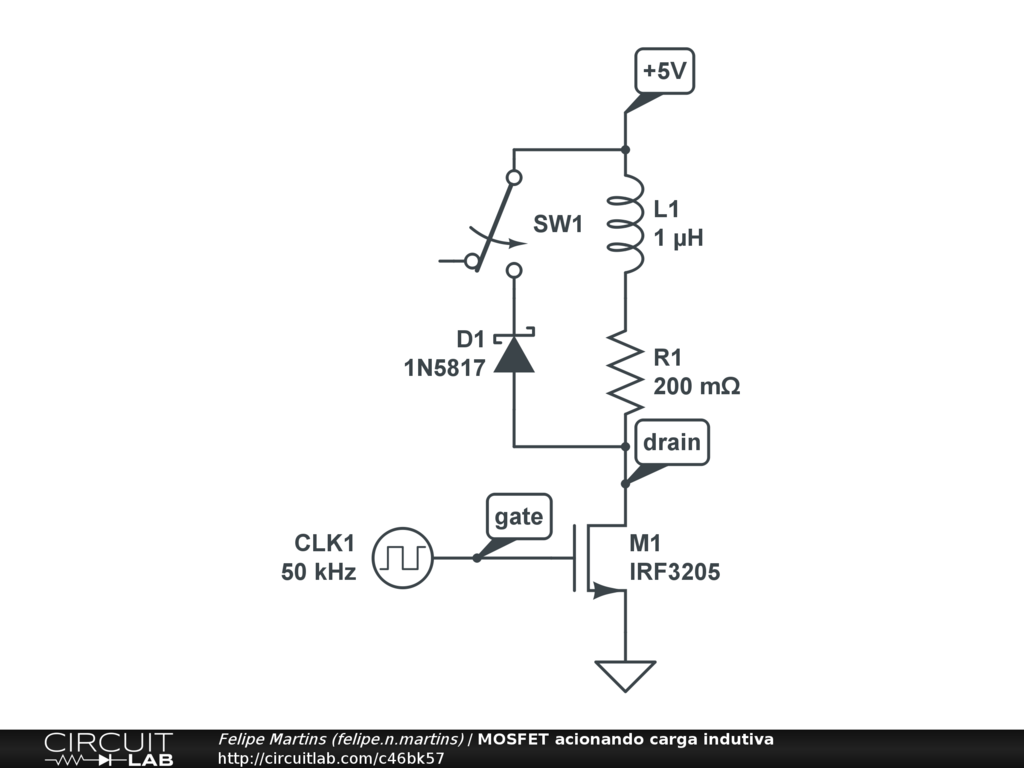

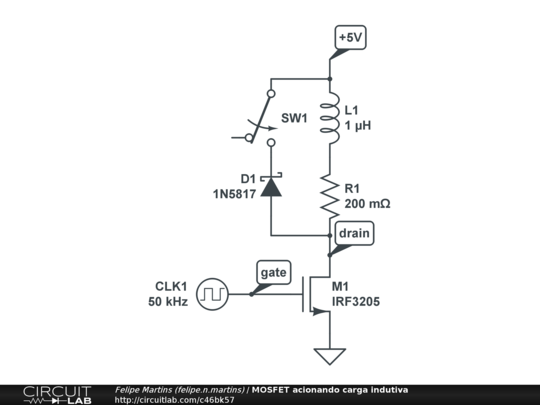

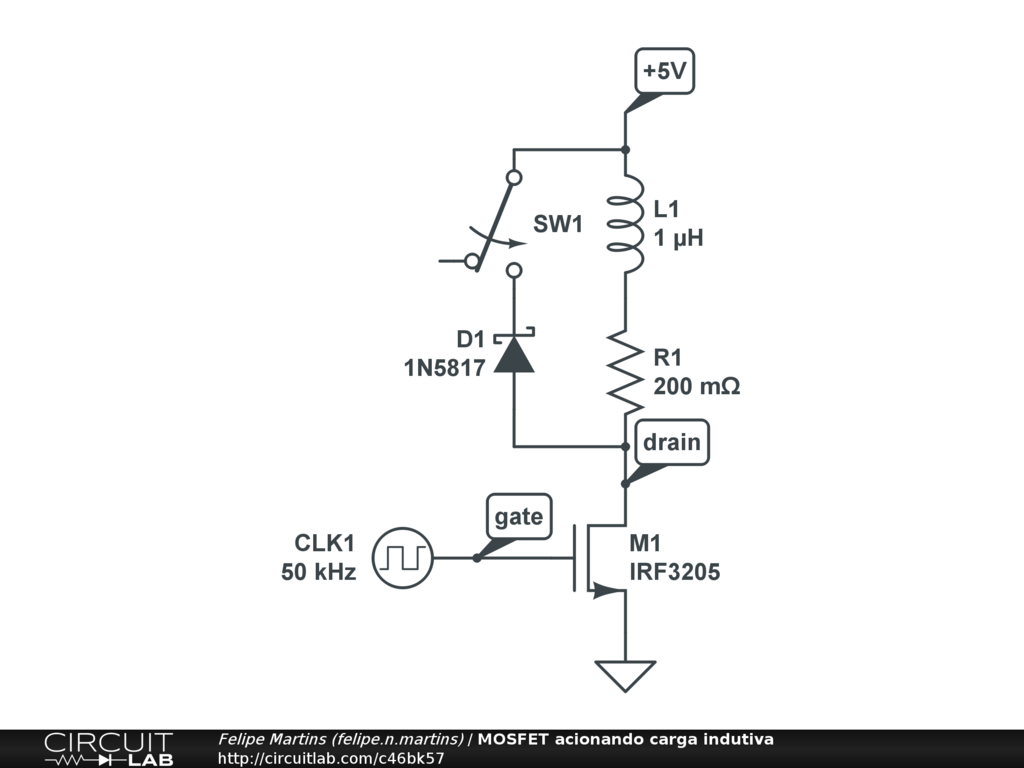

Este circuito simula um MOSFET sendo usado para acionar uma carga indutiva, comum em circuitos de eletrônica de potência para controlar um motor ou operar um conversor DC-DC.

1. Execute simulações no domínio do tempo. Altere a razão cíclica do sinal PWM gerado pela fonte e verifique a partir de que valor o circuito opera em regime de condução contínua.

2. Confira o pico de tensão no dreno do MOSFET conforme M1 é desligado nos dois primeiros ciclos, quando SW1 ainda está aberta.

3. Nos ciclos seguintes a chave SW1 é fechada, então D1 funciona como roda-livre. Experimente substituir o diodo por modelos diferentes e verifique o que é alterado no comportamento do circuito. Teste o comportamento do circuito com os diodos 1N4007 e 1N5817. Busque informação nos datasheets desses diodos e explique porque o comportamento do circuito é alterado como observado.

4. Substitua o IRF3205 pelo IRF730 e observe a alteração no comportamento do circuito. Parece coerente? Explique as razões para tal alteração.
